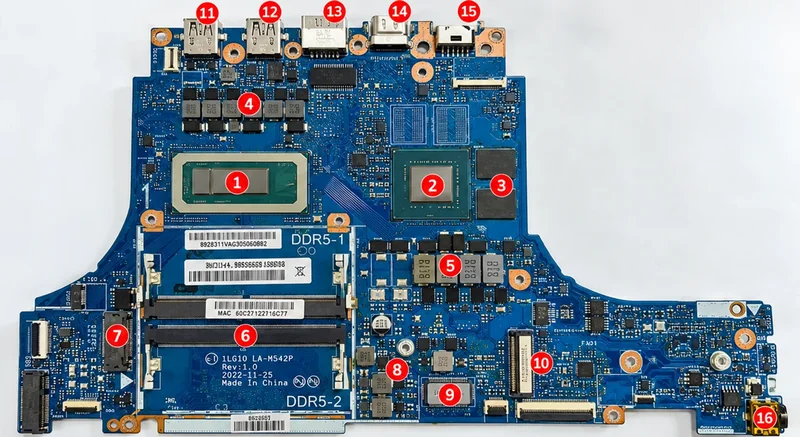

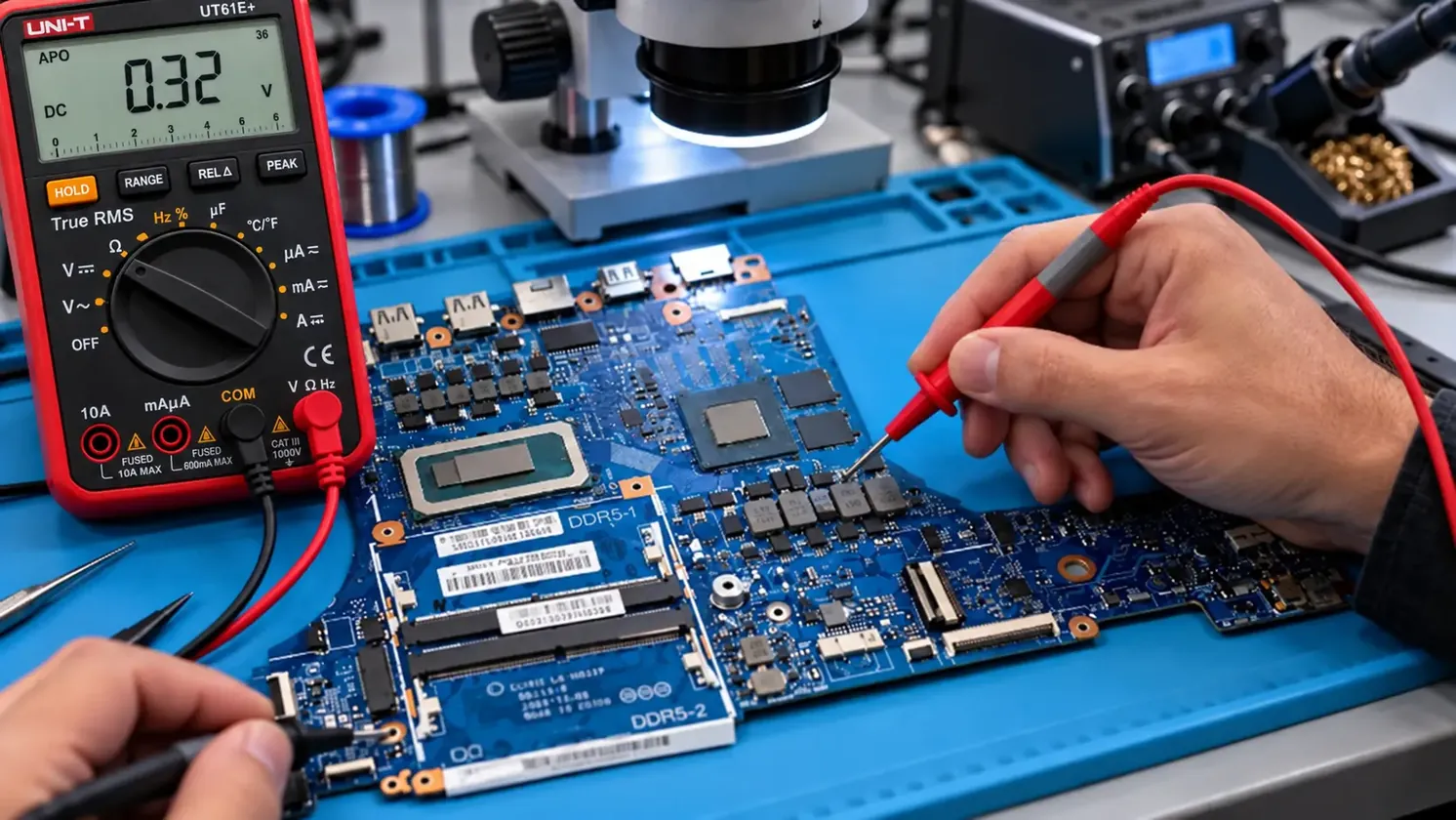

Reparo de Placa-Mãe

O notebook funciona conectado à fonte, mas a bateria não recebe carga ou não é reconhecida corretamente.

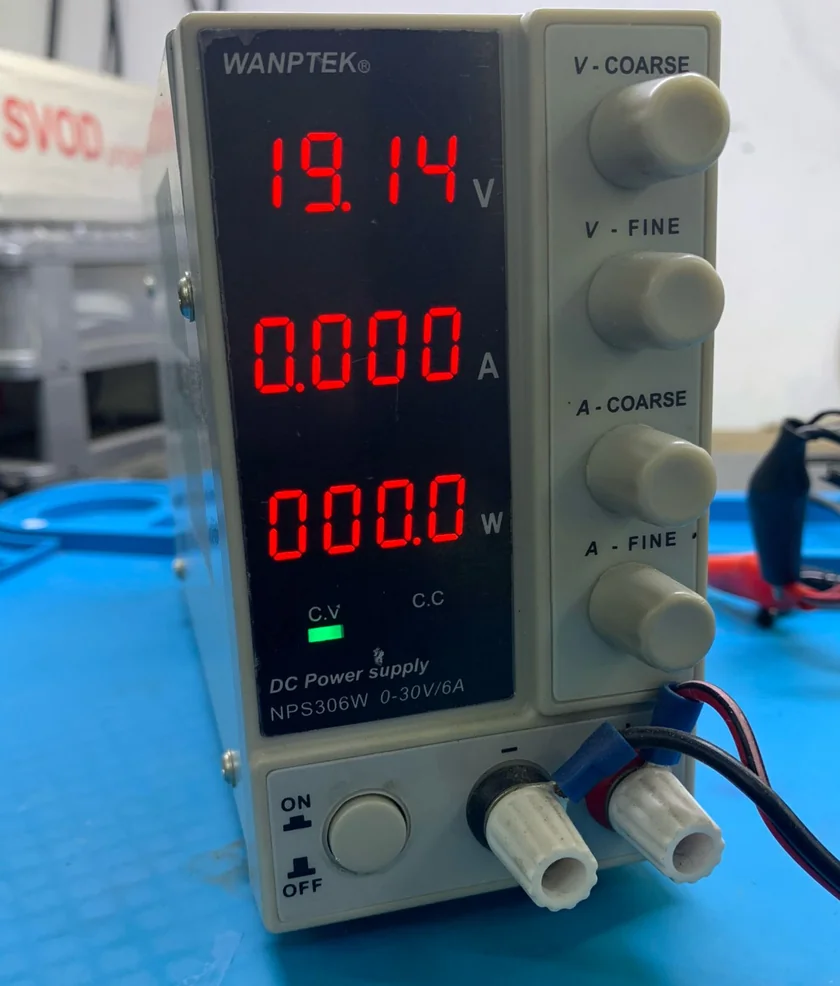

O primeiro passo é descartar a própria bateria: são verificadas sua identificação, tensão e capacidade de receber carga e, quando necessário, o equipamento é testado com uma bateria conhecida. Com a bateria descartada como causa, a análise segue para o conector de entrada (DC-IN), circuito de entrada, sinais de habilitação e circuito de carga. Os testes mostram que a alimentação chega à placa, mas o circuito charger não executa corretamente a carga da bateria.

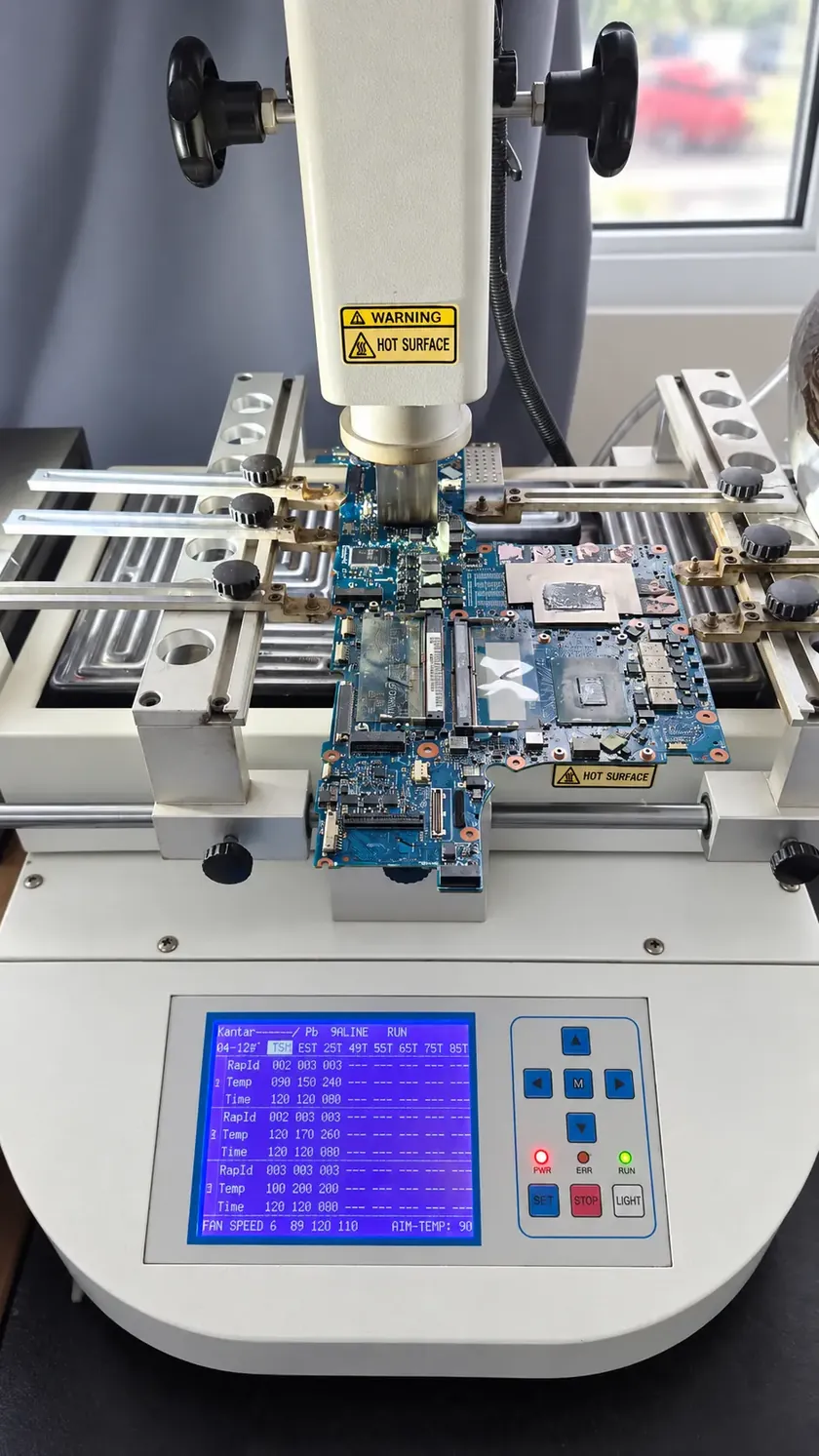

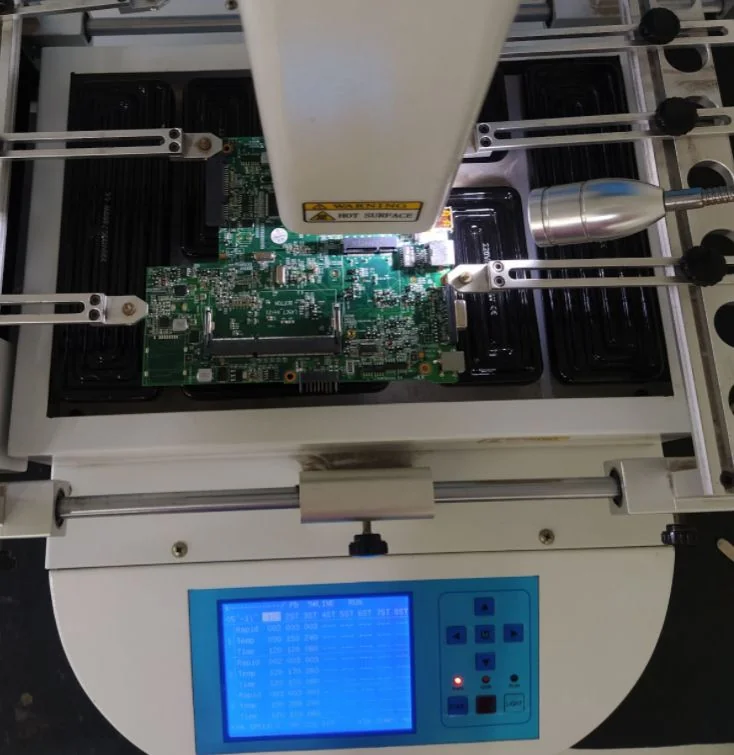

O CI charger responsável pelo gerenciamento da carga é identificado como defeituoso. Após a substituição do componente e a validação das tensões e da corrente de carga, o sistema volta a carregar a bateria normalmente.

Ao pressionar o botão de power, o notebook não apresenta vídeo nem sequência normal de inicialização.

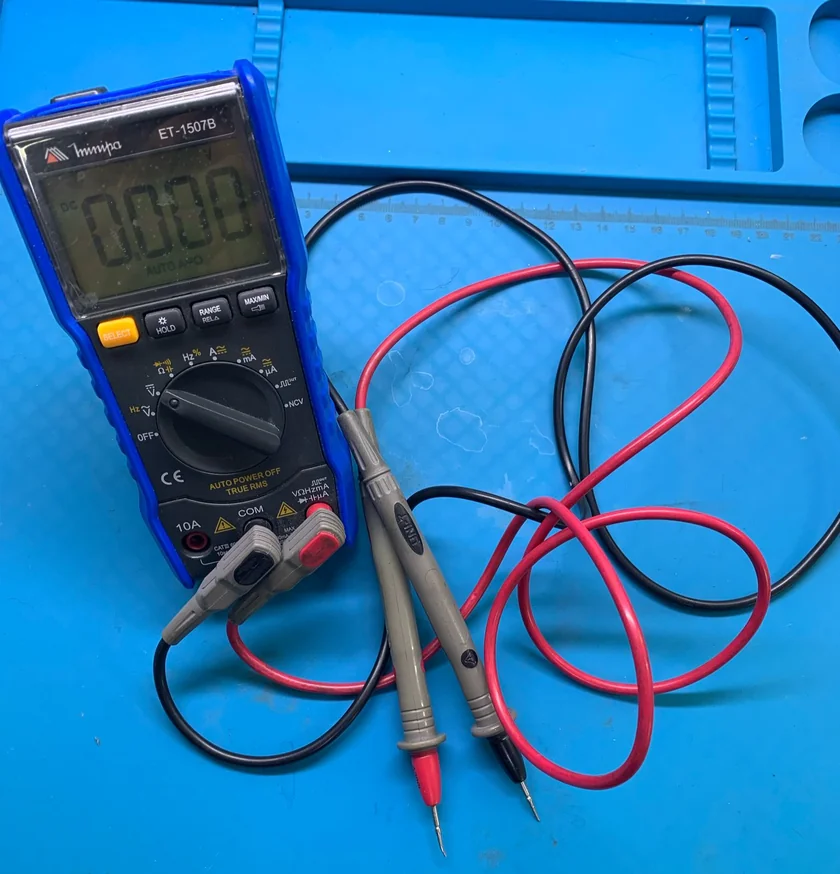

A ausência de inicialização leva à verificação das tensões de standby antes do acionamento pelo botão de power. Foi detectada a ausência da tensão de 3,3 V de standby. A partir do schematic do modelo, confirmamos que essa linha deveria estar presente mesmo antes do power on. O circuito responsável pela geração dessa tensão é então acompanhado desde a entrada, passando pelo CI regulador, sinais de habilitação e componentes associados, até localizar o ponto em que a tensão deixa de ser gerada.

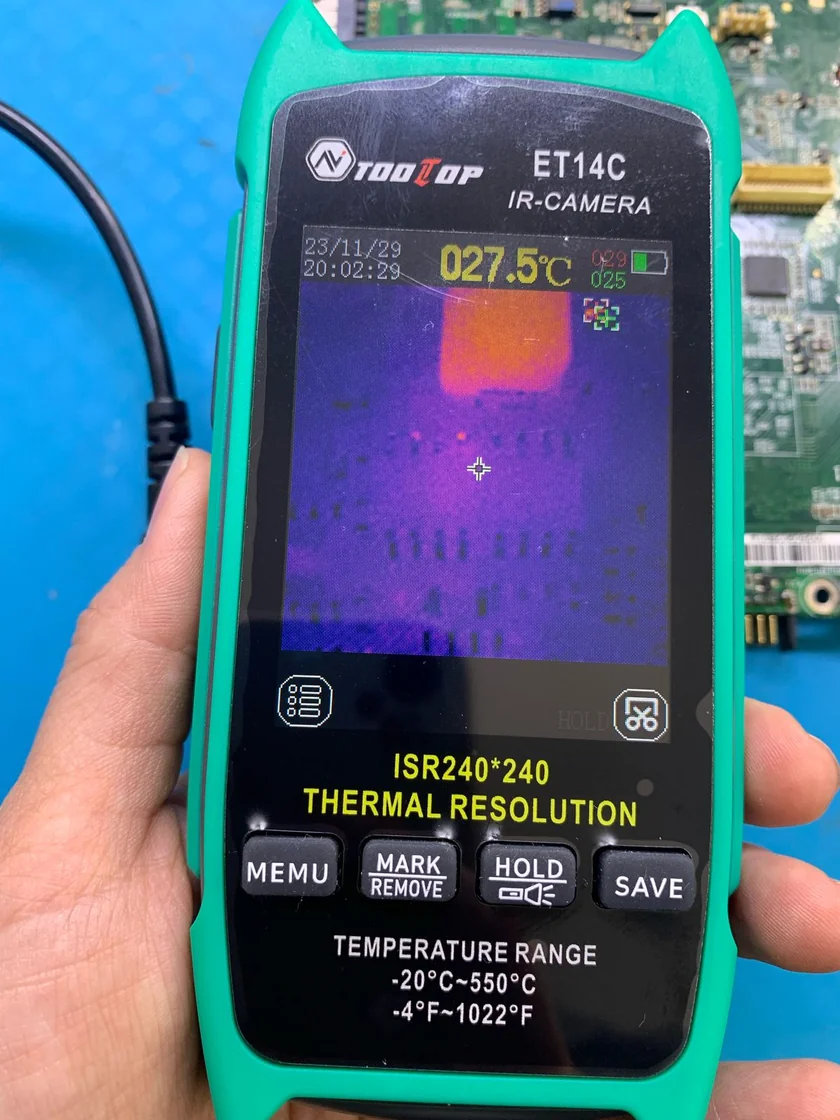

A análise identifica o componente responsável pela falha na geração da linha de 3,3 V de standby. Após o reparo, a tensão é novamente medida e confirmada dentro do valor esperado. Em seguida, a sequência de power on é acompanhada novamente até a inicialização completa do equipamento.

O equipamento acende os indicadores e apresenta sinais de funcionamento, mas não exibe imagem na tela.

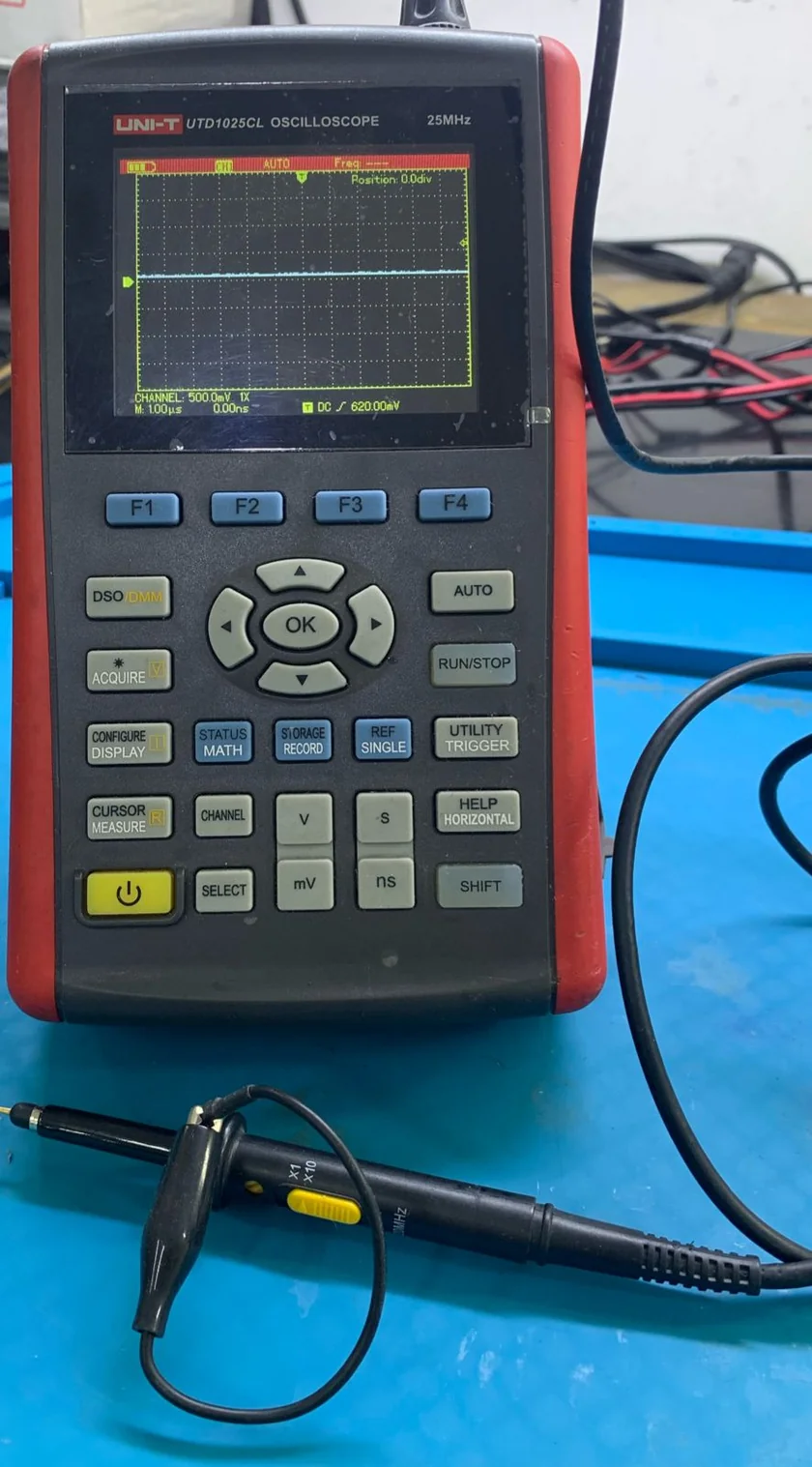

Com o equipamento apresentando sinais de funcionamento, a investigação começa pela memória e pela confirmação das principais linhas de alimentação. Em seguida são verificados clocks, sinais de reset e a sequência de inicialização, além do comportamento da saída de vídeo e do circuito eDP/HDMI conforme o modelo. Com alimentação e sinais principais presentes, os testes indicam que a inicialização não está sendo concluída corretamente. A análise do conteúdo da BIOS aponta inconsistência no firmware.

O conteúdo da BIOS é comparado com a versão adequada para o modelo e identificada uma inconsistência no firmware. A memória é reprogramada, a sequência de inicialização é acompanhada novamente e a saída de vídeo é validada antes da liberação do equipamento.
